Jak dokumentacja projektowa przechodzi od CAD do pierwszej serii detali i form metalowych

Dokumentacja projektowa w formacie CAD stanowi zaledwie punkt wyjścia dla każdego zlecenia obróbki metali. Plik 3D lub rysunek płaski 2D to wizualizacja intencji konstruktora, a nie gotowa instrukcja sterująca dla maszyn. Systemy obróbcze wymagają przetworzenia geometrii na konkretne ścieżki narzędzi, ponieważ frezarki CNC i drążarki EDM nie rozumieją kształtu, lecz wykonują precyzyjnie zaprogramowane współrzędne. Bez technologicznego opracowania projektu ryzyko powstawania kolizji wrzeciona, błędów wymiarowych czy przekroczenia wąskich tolerancji drastycznie rośnie. Inżynierowie analizują model i rozbijają go na logiczne etapy wytwarzania.

Weryfikacja dokumentacji i przygotowanie programów CAM

Przed fizycznym uruchomieniem obróbki zespół technologów analizuje właściwości materiału, wymagane bazy obróbkowe oraz funkcję danego detalu w docelowym mechanizmie. Rodzaj stopu wymusza dobór odpowiednich płytek skrawających i określa maksymalne parametry posuwu. Tolerancje wymiarowe na poziomie ±0,05 milimetra wymuszają zastosowanie kilku strategii wykańczania, aby narzędzie nie wprowadzało zbyt dużych naprężeń w strukturze metalu. Bazy technologiczne decydują o kolejności mocowań w imadłach lub uchwytach specjalnych. Wiedza o przeznaczeniu detalu podpowiada, które powierzchnie współpracujące wymagają najwyższej gładkości, a które mogą pozostać w stanie surowym po usunięciu nadmiaru materiału.

Oprogramowanie klasy CAM przejmuje rolę tłumacza między modelem a maszyną. Programista określa optymalną kolejność działań. Proces dzieli się na agresywne usuwanie naddatków i delikatne przejścia wykańczające. Wygenerowany kod G steruje kinematyką obrabiarki, minimalizując puste przebiegi narzędzia i zabezpieczając detal przed szkodliwymi drganiami. Każda ścieżka przechodzi najpierw wirtualną symulację, co pozwala wyłapać błędy wymiarowe przed zarysowaniem pierwszej bryły metalu. Dopiero poprawnie zweryfikowany algorytm trafia do sterownika obrabiarki przemysłowej.

Obróbka CNC, drążenie elektroerozyjne i walidacja detali

Centra obróbcze realizują główny kształt geometryczny detalu za pomocą precyzyjnego toczenia i frezowania. Obrabiarka zdejmuje zbędny materiał, zostawiając minimalne naddatki tam, gdzie narzędzia obrotowe nie sięgają lub nie mogą pracować ze względu na twardość stopu. Wąskie i głębokie kanały, ostre naroża wewnętrzne czy matryce form wymuszają zmianę technologii. Obróbka elektroerozyjna EDM pozwala drążyć w hartowanej stali bez mechanicznego kontaktu narzędzia, co eliminuje naprężenia i odkształcenia cieplne. Iskra elektryczna precyzyjnie wypala ubytki, zapewniając kształty niedostępne dla standardowych frezów.

Bardziej rozbudowane zlecenia często wykraczają poza samą obróbkę skrawaniem bloków materiału. Proces technologiczny bywa rozszerzany o integrację zewnętrznych konstrukcji nośnych, a dla lokalnych zakładów produkcyjnych naturalnym uzupełnieniem łańcucha dostaw staje się profesjonalne spawanie konstrukcji stalowych w Warszawie. Takie połączenie różnych technik wytwarzania pozwala na dostarczenie kompletnego oprzyrządowania do linii montażowych.

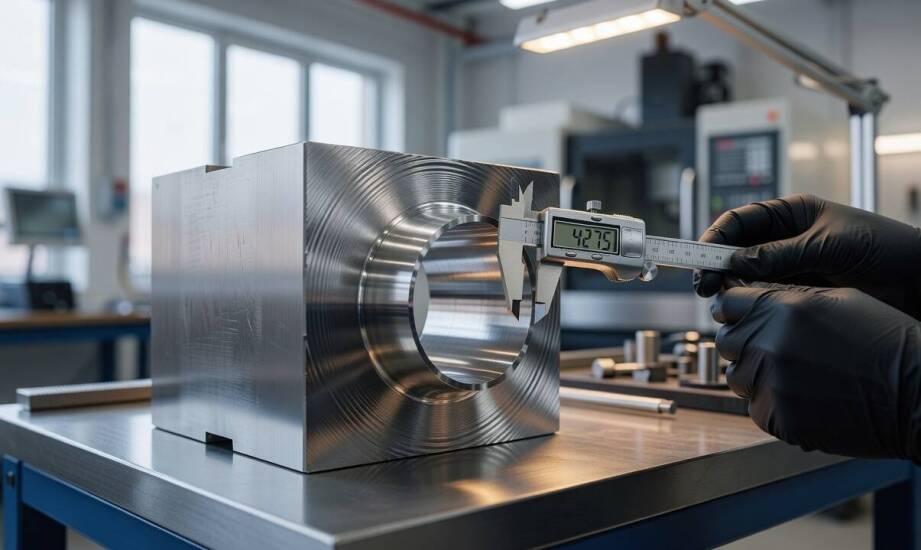

Uruchomienie produkcji seryjnej zawsze poprzedza pomiar wzorcowy. Pierwsza sztuka trafia na współrzędnościową maszynę pomiarową, która weryfikuje zgodność wykonania z dokumentacją bazową. Wykryte odchylenia rzędu mikrometrów oznaczają konieczność korekty programu w systemie CAM lub rekalibracji ustawień narzędzi w maszynie.

W Pracowni Konstrukcyjnej Narzędzi Romana Ziemby pełen cykl produkcyjny odbywa się z zachowaniem płynnego przepływu danych geometrycznych. Zespół inżynierów wspierany własnym parkiem maszynowym w Zielonce prowadzi realizacje dla przemysłu maszynowego, samochodowego czy lotniczego. Produkcja form wtryskowych i budowa maszyn specjalnych opiera się na dokładnie takim samym rygorze pomiarowym pierwszej sztuki przed zwolnieniem partii próbnej do klienta.

Znaczenie ciągłości danych w procesie wytwarzania

Zakończenie zlecenia z sukcesem opiera się na nieprzerwanym i bezbłędnym przepływie informacji technologicznych. Błędy popełnione podczas weryfikacji pliku CAD przenikają bezpośrednio do algorytmów maszynowych, prowadząc do odrzucenia całej partii wyrobu. Systematyczna kontrola detali na poszczególnych etapach obróbki stanowi jedyną skuteczną metodę utrzymania stabilności wymiarowej. Eliminacja ręcznego przepisywania danych między działem projektowym a halą maszynową chroni przed najczęstszymi pomyłkami. Spójny proces obróbczy skutecznie przenosi wirtualny model do świata fizycznego zgodnie z wymogami inżynieryjnymi.
