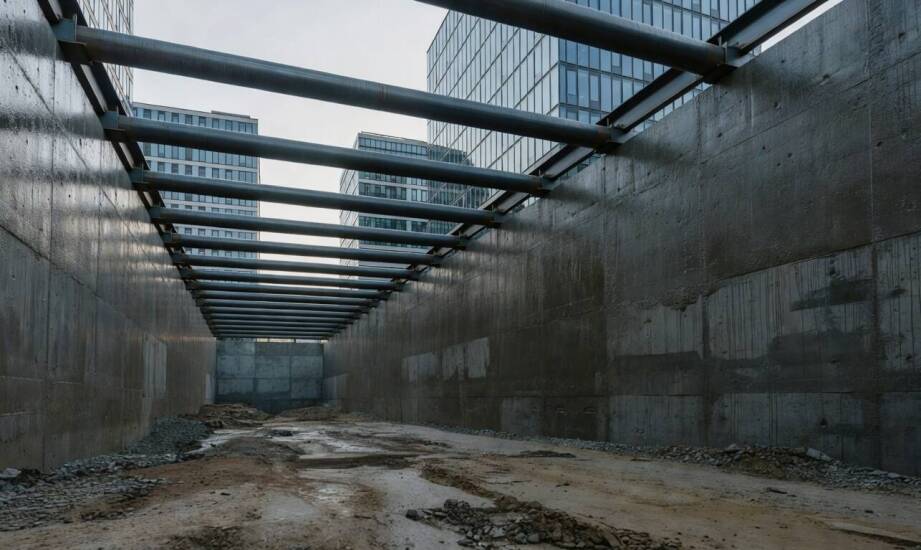

Fazy pracy obudowy wykopu, w których stalowe rozparcie przejmuje obciążenia od ściany szczelinowej

W gęstej zabudowie śródmiejskiej głęboki wykop wymaga obudowy, która utrzyma geometrię otaczającego gruntu oraz ochroni istniejące budynki. Ściana szczelinowa na początkowym etapie prac ziemnych pracuje wyłącznie wspornikowo, opierając się na swojej dolnej części osadzonej mocno w podłożu. Rosnące parcie ziemi i zjawiska hydrogeologiczne zmuszają inżynierów do sprawnego zastosowania dodatkowego podparcia. Układ zyskuje wymaganą stabilność dopiero w momencie, gdy wprowadza się ciężkie elementy poziome, które natychmiast blokują niebezpieczne przemieszczenia pionowych płaszczyzn.

Dynamika parcia gruntu i przejmowanie obciążeń

Parcie wywierane na pionową obudowę zwiększa się drastycznie wraz z każdym metrem pogłębiania wykopu. Zmniejsza się wtedy naturalna wysokość przypory ziemnej, która na początku stabilizuje dolny odcinek całej konstrukcji. W początkowej fazie wspornikowej żelbetowa płaszczyzna przenosi obciążenia głównie przez zginanie i wykazuje tendencję do przesuwania się w kierunku otwartej przestrzeni. Woda gruntowa dodatkowo obciąża strukturę potężnym parciem hydrostatycznym, co ma szczególne znaczenie w silnie przepuszczalnych warstwach. Maksymalne wytężenie materiału i największe siły tnące pojawiają się tuż przed instalacją kolejnego rzędu podparcia.

Sytuacja statyczna zmienia się całkowicie po wprowadzeniu do układu elementów rozporowych. Precyzyjnie zamontowane stalowe konstrukcje rozparcia błyskawicznie przejmują największą część pracy obudowy wykopu. Cała struktura przechodzi w bezpieczniejszy schemat belki wieloprzęsłowej. Wysoka sztywność grubościennych rur stalowych utrzymuje odkształcenia ściany szczelinowej w rygorystycznych granicach, które są całkowicie bezpieczne dla miejskiej infrastruktury. Działania te uzupełnia głębokie fundamentowanie, w ramach którego betonowe barety skutecznie przenoszą potężne siły pionowe z górnych elementów konstrukcyjnych.

Ograniczenia miejskie a montaż rozpór wewnętrznych

Brak możliwości wyjścia poza granice działki inwestycyjnej to standardowy problem podczas budowy w ścisłych centrach aglomeracji. Gęsta sieć instalacji podziemnych oraz bliskość fundamentów sąsiednich kamienic wykluczają wiercenie i kotwienie w gruncie zewnętrznym. Takie uwarunkowania prawne i techniczne zmuszają generalnych wykonawców do projektowania wyłącznie wewnętrznych układów rozpierających. Inżynierowie opuszczają stalowe rury stopniowo, schodząc poziom po poziomie równolegle z postępem ciężkich maszyn ziemnych. Taki tryb pracy całkowicie reorganizuje harmonogram odkrywania kolejnych rzędów i wymusza precyzyjną logistykę dla zestawów kopiących.

Żelbetowa ściana szczelinowa pełni w takim modelu realizacyjnym podwójną funkcję. Zabezpiecza ona tymczasowo teren dla pracujących na dnie brygad, a zarazem staje się docelową przegrodą zewnętrzną przyszłego garażu podziemnego. Wielopoziomowe pajęczyny stalowych rur wymuszają wyciąganie tysięcy ton urobku przez bardzo wąskie okna technologiczne, co znacząco obniża tempo kopania. Operatorzy sprzętu muszą zachować ogromną ostrożność, aby poruszać się w ograniczonej przestrzeni bez uszkadzania wrażliwych, naprężonych elementów stalowych obudowy.

Stabilizacja płyty dennej i zamknięcie fazy robót

Wylanie masywnej żelbetowej płyty dennej lub wzniesienie dolnego stropu inicjuje docelowy etap zabezpieczenia obiektu. Świeża konstrukcja po związaniu łączy się nierozerwalnie z pionową ścianą szczelinową, stając się twardą i docelową podporą dla całego obwodu. Elementy poziome budynku przejmują na siebie potężne siły, które do tej pory utrzymywał układ tymczasowy. Kontrolowany demontaż elementów stalowych następuje dopiero po sprawdzeniu parametrów wytrzymałościowych nowo powstałego węzła łączącego. To powolne i metodyczne zwalnianie naciągu ostatecznie zamyka najbardziej ryzykowną fazę budowy w wykopie otwartym.

Zarządzanie bezpieczeństwem w głębokich wykopach wymaga żelaznej dyscypliny w fazowaniu poszczególnych robót. W codziennej praktyce firmy PTB Tranzyt, która od ponad trzech dekad realizuje specjalistyczne prace geotechniczne, bezwzględnym priorytetem jest poprawne szacowanie sztywności całego układu podpierającego. Posiadanie własnych zestawów maszynowych skraca czas reakcji na zmiany geologiczne, co ułatwia płynne przejście obudowy z fazy wspornikowej do bezpiecznej fazy rozpieranej.
